SRS Rigging | AHD8-DV | AHD Takelsturing 8-kanaals | Type sturing: Direct Voltage | Input: 1x CEE32A-5p of 1x CEE63A-5p

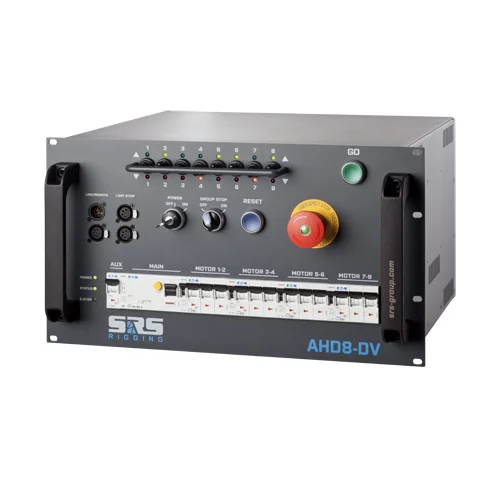

SRS AHD8-DV – 8-kanaals takelsturing met automatische fasebewaking

De SRS AHD8-DV is een geavanceerde 8-kanaals takelcontroller voor professionele toepassingen waar betrouwbaarheid, veiligheid en flexibiliteit centraal staan. Deze takelsturing is ontworpen voor het individueel of synchroon aansturen van acht motortakels en is inzetbaar in zowel mobiele als vaste rigginginstallaties. Dankzij automatische fasedetectie, configureerbare aansluitmogelijkheden en uitbreidbare groepsbediening vormt dit systeem de ruggengraat van compacte tot middelgrote podiumtechnische opstellingen. De AHD8-DV is geschikt voor zowel BGV D8 als D8+ takels.

Veilige werking onder alle omstandigheden

Professioneel werken begint bij veiligheid. Daarom is de AHD8-DV uitgerust met twee automatische beveiligingssystemen die op de achtergrond hun werk doen:

• APA – Automatic Phase Alignment
  Voorkomt draairichtingsproblemen door de fasen automatisch uit te lijnen. Bij faseverlies wordt de takel direct geblokkeerd.
• AVM – Automatic Voltage Metering
  Bewaking van de netspanning (400V AC ±20%) met directe uitschakeling bij overspanning, onderspanning of ontbrekende fase.

Deze systemen werken volledig automatisch, zodat jij je kunt concentreren op het werk, niet op de voeding.

Aansluitmogelijkheden en pinout

De AHD8-DV is verkrijgbaar in diverse uitvoeringen met verschillende connectorconfiguraties. Bij bestelling kun je zelf de gewenste connectoren en pinbezetting kiezen, afgestemd op jouw kabels en takels. Dit voorkomt fouten tijdens het aansluiten en maakt integratie in het bestaande systeem moeiteloos.

Beschikbare connectorvarianten:

• 8x CEE16A/4p
• 8x CEE16A/4p + 2x Harting/16p*
• 8x CEE16A/4p + 2x Socapex/19p*

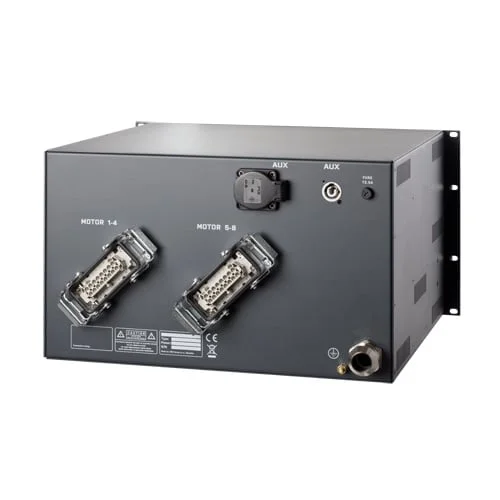

• 2x Harting/16p
• 2x Socapex/19p

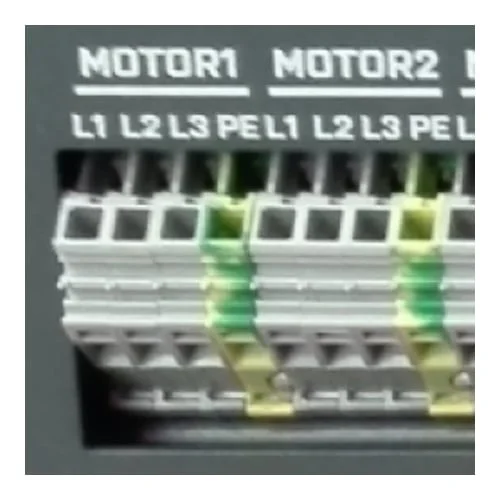

• WAGO schroefterminal

*De CEE16A/4p + Harting/16p en CEE16A/4p + Socapex/19p uitvoeringen zijn maatwerk en worden op aanvraag geproduceerd.
Ook andere connectorconfiguraties zijn mogelijk, afhankelijk van jouw wensen.

Geef bij bestelling ook jouw gewenste pinbezetting door. Wanneer geen aanvullende specificatie wordt opgegeven, leveren wij de sturing met standaard SRS-pinout. Kijk voor meer informatie over de verschillende pinouts naar deze blog over connectorindelingen en pinbezetting.

Wil je een aangepaste aansluiting of specifieke variant? Vraag dan vrijblijvend een offerte aan via [email protected] of gebruik het contactformulier op onze website.

Koppelen via AHD Link voor uitbreiding tot 384 takels

De AHD8-DV biedt de mogelijkheid tot koppeling met andere AHD-takelsturingen via het AHD Link-systeem. Hiermee breid je eenvoudig uit naar 16, 24, tot zelfs 384 takels. Zo heb je volledige synchronisatie en centrale bediening voor alle takels.

Voor centrale bediening kunnen één of meerdere CMC-DIGI-AHD, of ADR-DIGI-AHD afstandsbedieningen worden aangesloten. Zo behoud je overzicht en controle vanaf een veilige, centrale locatie.

Groepsbediening met CMG afstandsbediening

Naast individuele kanaalsturing ondersteunt de AHD-serie ook groepsbediening via CMG remotes. Hiermee kun je vooraf ingestelde groepen takels (bijvoorbeeld een volledige trusscarré) gelijktijdig aansturen. Dit is ideaal voor symmetrische hijsbewegingen of vaste gridindelingen.

De groepsindeling stel je eenvoudig zelf in met behulp van de programmeerkabel en de handleiding voor de groepsmodus.

Plus- en minpunten

Pluspunten
APA voor fasedetectie en automatische draairichting
Over- en onderspanningsbeveiliging met AVM
Tot 384 motoren koppelbaar via AHD Link
Compatibel met BGV D8 en D8+ takels
Ondersteuning voor groepsbediening met CMG afstandsbedieningen
Robuuste 19" rackbehuizing met CE-certificering

Minpunten
Geen display of touchscreen feedback
Alleen basisbediening op het frontpaneel
Digitale afstandsbediening niet inbegrepen (wel optioneel)

Toepassingen

De SRS AHD8-DV is onder andere geschikt voor:

• Theaters en cultuurhuizen
• Beurzen en evenementenlocaties
• AV-verhuur en riggingbedrijven
• Tourproducties en mobiele podia
• Studio-installaties en TV-producties

En volledig compatibel met takelmerken zoals GIS, Chainmaster, Liftket, CM Lodestar, Movecat, Prolyft, EXE, Verlinde, Stagemaker, LITEC, Hitachi, Trabes en meer.

Technische specificaties

• 8 motorkanalen met UP/DOWN-schakelaars
• APA: automatische fase-uitlijning
• AVM: spanningscontrole 400V AC ±20%
• AHD Link: koppelbaar tot 384 kanalen
• GFI/RCD-beveiliging 30mA per uitgang
• Groepskanaalbediening via CMG remote
• RRST: digitale remote resetfunctie
• Noodstopcircuit conform IEC60204 / SIL3
• 19" rackbehuizing met poedercoating en CE-certificering
• Uitvoeringen: zie overzicht hierboven

Samenvatting

De SRS AHD8-DV biedt alles wat je nodig hebt voor professionele, veilige en schaalbare takelsturing. Met automatische bewaking van spanning en fase, uitbreidbaarheid tot 384 takels en groepsbediening is deze controller perfect voor iedere veeleisende rigger, in het theater en op tour.

Wil je advies over de AHD8-serie of een configuratie op maat? Neem dan contact op via [email protected] of gebruik het contactformulier op de website.
