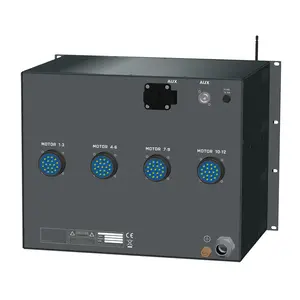

SRS Rigging | AHD12-WLV | AHD Draadloze takelsturing 12-kanaals | Type sturing: Low Voltage | Input: 1x CEE32A-5p of 1x CEE63A-5p

SRS AHD12-WLV – 12-kanaals takelsturing met draadloze afstandsbediening

De SRS AHD12-WLV is een professionele 12-kanaals takelcontroller met geïntegreerde draadloze afstandsbediening. Dit model is ideaal voor toepassingen waarbij flexibiliteit en snelheid tijdens de op- en afbouw essentieel zijn. Dankzij de ingebouwde wireless remote, automatische fasebewaking (APA) en spanningscontrole (AVM) biedt deze sturing maximale controle en veiligheid, zonder concessies aan betrouwbaarheid.

Veilige werking onder alle omstandigheden

Professioneel werken begint bij veiligheid. Daarom is de AHD12-WLV uitgerust met twee automatische beveiligingssystemen die op de achtergrond hun werk doen:

• APA – Automatic Phase Alignment
  Herkent direct de netfasen en voorkomt onbedoelde draairichting bij verkeerd aangesloten stroomvoorziening. Een ontbrekende fase resulteert automatisch in een blokkering.
• AVM – Automatic Voltage Metering
  Controleert constant of de netspanning zich binnen het veilige bereik (400V AC ±20%) bevindt. Bij spanningsafwijkingen wordt de controller direct gedeactiveerd.

Deze systemen werken volledig automatisch, zodat jij je kunt concentreren op het werk, niet op de voeding.

Aansluitmogelijkheden en pinout

De AHD12-WLV is verkrijgbaar in diverse uitvoeringen met verschillende connectorconfiguraties. Bij bestelling kun je zelf de gewenste connectoren en pinbezetting kiezen, afgestemd op jouw kabels en takels. Dit voorkomt fouten tijdens het aansluiten en maakt integratie in het bestaande systeem moeiteloos.

Beschikbare connectorvarianten:

• 12x Harting/6p
• 3x Harting/16p
• 2x Harting/24p*
• 3x Harting/24p*
• 2x Harting/32p*
• 3x Socapex/19p

* De Harting/24p en Harting/32p uitvoeringen zijn maatwerk en worden op aanvraag geproduceerd.
Ook andere connectorconfiguraties zijn mogelijk, afhankelijk van jouw wensen.

Geef bij bestelling ook jouw gewenste pinbezetting door. Wanneer geen aanvullende specificatie wordt opgegeven, leveren wij de sturing met standaard SRS-pinout. Kijk voor meer informatie over de verschillende pinouts naar deze blog over connectorindelingen en pinbezetting.

Wil je een aangepaste aansluiting of specifieke variant? Vraag dan vrijblijvend een offerte aan via [email protected] of gebruik het contactformulier op onze website.

Draadloze bediening inbegrepen

De AHD12-WLV is standaard uitgerust met een draadloze afstandsbediening. Deze afstandsbediening maakt het mogelijk om de takelsturing vanaf een veilige werkplek te bedienen zonder tussenkomst van lastige kabels. De draadloze bediening biedt volledige toegang tot UP/DOWN-functies per kanaal en noodstopfunctionaliteit. Hierdoor wordt het positioneren van trussen of decoronderdelen aanzienlijk eenvoudiger tijdens de opbouw. Voor extra veiligheid is de draadloze besturing voorzien van automatische frequentiescanning en een bereikbeveiliging. Zo zoeken zowel de afstandsbediening als de takelsturing automatisch naar een goede en stabiele verbinding. Valt de verbinding onverhoopt weg, dan stoppen alle verbonden takels automatisch met bewegen.

Koppelen via AHD Link voor uitbreiding tot 384 takels

De AHD12-WLV biedt de mogelijkheid tot koppeling met andere AHD-takelsturingen via het AHD Link-systeem. Hiermee breid je eenvoudig uit naar 24, 36, tot zelfs 384 takels. Zo heb je volledige synchronisatie en centrale bediening voor alle takels.

Voor centrale bediening kunnen kan naast de draadloze remote ook een ADR-DIGI-AHD afstandsbediening bekabeld worden aangesloten. Zo behoud je overzicht en controle over grote opstellingen vanaf een enkele locatie.

Groepsbediening met CMG afstandsbediening

Naast individuele kanaalsturing ondersteunt de AHD-serie ook groepsbediening via CMG remotes. Hiermee kun je vooraf ingestelde groepen takels (bijvoorbeeld een volledige trusscarré) gelijktijdig aansturen. Deze functionaliteit is ideaal voor symmetrische hijsbewegingen of vaste gridindelingen.

De groepsindeling stel je eenvoudig zelf in met behulp van de programmeerkabel en de handleiding voor de groepsmodus.

Plus- en minpunten

Pluspunten
APA voor fasedetectie en automatische draairichting
Over- en onderspanningsbeveiliging met AVM
Draadloze afstandsbediening inbegrepen
Configureerbare aansluitingen met keuze voor pinout
Uit te breiden tot 384 takels via AHD Link
Ondersteuning voor groepsbediening met CMG afstandsbedieningen
CE-gecertificeerd ontwerp met robuuste 19" behuizing

Minpunten
Geen visuele feedback via display
Groepsmodus vereist programmeerkabel

Toepassingen

De SRS AHD12-WLV is onder andere geschikt voor:

• Theaters en poppodia met vaste trussopstellingen
• Technische installaties in studio’s of beurscomplexen
• Mobiele rigs en touringproducties
• Grootschalige licht-, decor- of LED-structuren
• Projecten met veel takelbewegingen en behoefte aan centrale sturing

En compatibel met GIS, Liftket, Chainmaster, Movecat, Tourrig, CM Lodestar, EXE, Prolyft, Verlinde, Stagemaker, LITEC, Hitachi en nog veel meer!

Technische specificaties

• 12 motorkanalen met UP/DOWN-bediening
• APA: automatische faseherkenning en uitlijning
• Automatische spanningsmeting (AVM) AC 400V ±20%
• AHD Link: uitbreidbaar tot 384 takels
• GFI/RCD 30mA beveiliging per uitgang
• Noodstopcircuit volgens IEC60204 / SIL3
• Draadloze remote standaard inbegrepen
• Digitale remote optioneel (ADR-DIGI-AHD)
• Compatibel met CMG Group Remotes
• 19" rackbehuizing met CE-certificering en poedercoating
• Connectoropties: zie overzicht hierboven

Samenvatting

De SRS AHD12-WLV is de perfecte keuze voor riggingprofessionals die behoefte hebben aan snelle, veilige en draadloze controle over takels. Met uitbreidmogelijkheden, automatische beveiliging en een robuust ontwerp is deze controller gemaakt voor de praktijk. Efficiëntie, flexibiliteit en veiligheid komen hier perfect samen.

Voor meer informatie of persoonlijk advies, mail naar [email protected] of gebruik het contactformulier op de website.
