SRS Lighting | VLAN-toolbox 8-2 | 8-poorts managed cisco switch | Gebruikersinterface op display | 8x etherCON 1Gb/s | PoE+ | 19Inch 1U

Patchveld met toekenning van VLAN's

Het instellen van switches in een netwerk kan een gecompliceerd klusje zijn. Het vraagt expertise en je hebt er een laptop voor nodig. Om die reden werd de VLAN-toolbox switch controller ontwikkeld: een patchveld met etherCON- en (optioneel) glasvezel-aansluitingen. Op die manier kunnen datastromen van bijvoorbeeld DANTE, sACN, Art-Net, video fysiek gescheiden van elkaar binnen een netwerk worden gerout, zonder tussenkomst van een pc of laptop.

VLAN’s aanleggen

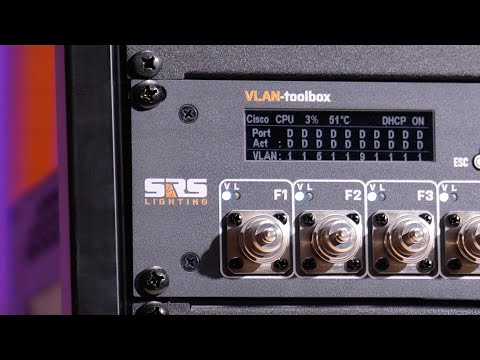

De VLAN-toolbox is een 19”-bedieningspaneel waarin een switch is ondergebracht. Op die manier ontstaat er een 19”-unit met ethernet-aansluitingen aan de voorzijde, die individueel aan VLAN’s kunnen worden toegekend. Daarnaast zijn er optioneel vier aansluitingen naar keuze aan de voor- of achterzijde van de unit voor een glasvezelnetwerk. Voor de visuele interactie is hij voorzien van een grafische display.

Trunking

Een voordeel van het gebruik van de VLAN-toolbox is dat het aanleggen van trunk links tussen switches net zo gemakkelijk is als het toekennen van VLAN's. Zo kunnen netwerken worden vereenvoudigd en kan de beschikbare bandbreedte optimaal worden benut. Het toepassen van redundancy, eigenlijk een vereiste voor een betrouwbaar netwerk, wordt door de VLAN-toolbox aanzienlijk versimpeld.
In de VLAN-toolbox 8-2 kan worden gewerkt met enkelvoudige trunks op 1Gb/s en trunks die kunnen worden ingezet binnen een LAG (Link Aggregation Group) met snelheden tot 2Gb/s. Deze opties zijn tegelijkertijd bruikbaar, waardoor je niet beperkt bent tot één trunk link.

Zonder computer

Het voordeel deze controller is dat de switch gemakkelijker benaderbaar is – zonder pc - en dat essentiële instellingen m.b.t. de datacommunicatie - die het netwerk aanzienlijk sneller en betrouwbaarder maken - in een handomdraai kunnen worden gemaakt. De kans dat je een fout maakt en dat de switch daardoor niet meer benaderbaar wordt, is praktisch uitgesloten.
Redundantie in het netwerk aanbrengen is met de VLAN-toolbox een fluitje van een cent.

Overzicht met indicatie-leds

Tegelijkertijd geeft de user interface aanzienlijk meer inzicht in de status van het netwerk door de aanwezigheid van indicatie-leds voor activiteit van de poort en door middel van kleuren voor toekenning aan een specifiek VLAN.
Er zijn meerdere versies: 8 etherCON-connectors zónder fiber-aansluitingen en 8 etherCON-aansluitingen gecombineerd mét twee fiber-connectors hetzij aan de voorkant, hetzij aan de achterkant. De glasvezelpoorten kunnen worden uitgevoerd als LC-Duplex of het superbetrouwbare Q-ODC-formaat. Eventueel kan worden gekozen voor glasfiber-aansluitingen van een ander formaat.
