SRS MCBC4-DV – Eenvoudige bediening, maximale controle per 4 takels

De SRS MCBC4-DV is een compacte en robuuste 4-kanaals takelcontroller uit de MCBC-serie. Deze controller is ideaal voor toepassingen waar eenvoud, overzicht en directe bediening centraal staan. Met handmatige fasebepaling (MPA), spanningsbewaking (AVM) en een duidelijke UP/DOWN-bediening per kanaal is de MCBC4-DV geschikt voor vaste installaties, kleinere podia en situaties zonder behoefte aan digitale automatisering. Dankzij de optionele start/stop-afstandsbediening en diverse aansluitmogelijkheden biedt deze controller maximale controle met minimale complexiteit.

Eenvoudige en directe controle per kanaal

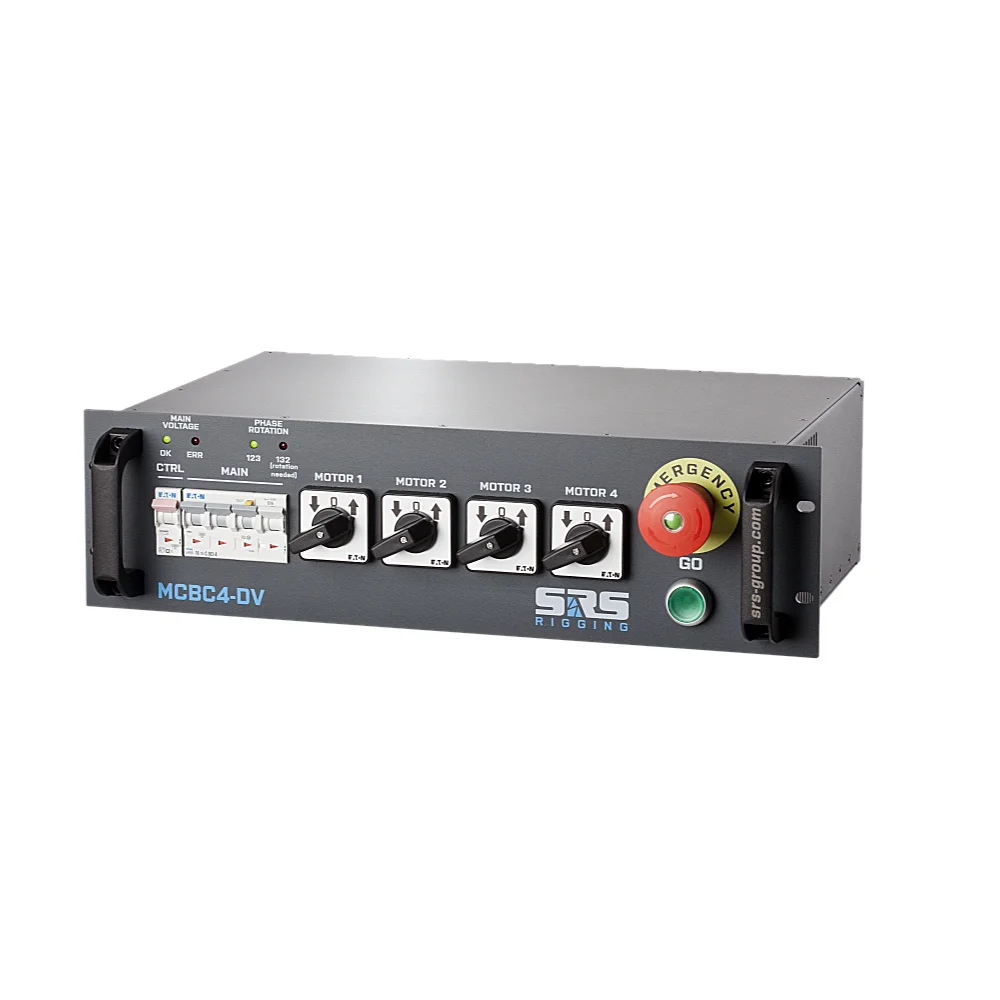

De bediening van de MCBC4-DV is overzichtelijk en betrouwbaar. Elke takel wordt individueel aangestuurd via een eigen UP- en DOWN-schakelaar op het frontpaneel. Door het ontbreken van digitale besturing of softwarematige functies behoud je volledige controle zonder extra instellingen of complexe interfaces. Ideaal voor technici die snel en veilig willen schakelen.

AVM – spanningsbewaking voor stabiele werking

De MCBC4-DV is uitgerust met AVM (Automatic Voltage Metering). Deze functie bewaakt continu de voedingsspanning (400V AC ±20%) en onderbreekt de werking automatisch bij overspanning, onderspanning of ontbrekende fase. Hierdoor worden zowel de takels als de gebruiker beschermd tegen elektrische risico’s.

MPA – handmatige fasebepaling

De MCBC4-DV beschikt over MPA (Manual Phase Align), een handmatige methode om de fasevolgorde correct in te stellen bij het aansluiten van de voeding. Dit voorkomt draairichtingsproblemen en maakt het systeem bijzonder geschikt voor situaties met wisselende of mobiele netaansluitingen.

Optionele start/stop-bediening op afstand

Voor externe aansturing van het noodstopcircuit is de MCBC4-DV optioneel uit te breiden met de MC Basic Remote. Deze compacte afstandsbediening maakt het mogelijk om de volledige controller op afstand te activeren of te onderbreken via een centrale start/stop-functie. Ideaal voor takelbediening vanaf een veilige plek.

Flexibele aansluitmogelijkheden en pinout

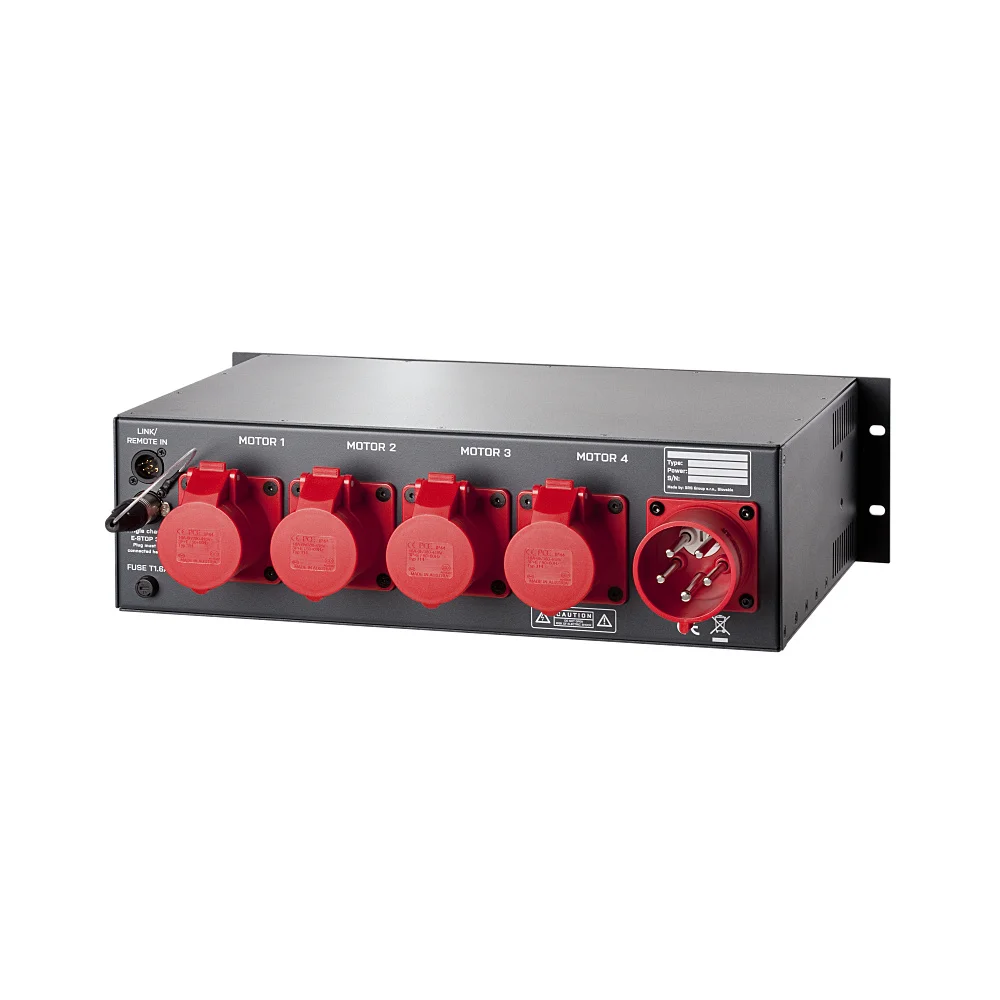

De MCBC4-DV is beschikbaar in diverse connectoruitvoeringen. Je kiest bij bestelling eenvoudig de gewenste aansluitvariant, afgestemd op jouw kabels en takels. Verkrijgbaar in CEE, Harting, Socapex of WAGO-uitvoering. Andere combinaties zijn op aanvraag leverbaar.

Ook de pinbezetting kun je naar wens specificeren. Wanneer geen voorkeur wordt doorgegeven, wordt standaard de SRS-pinout toegepast.

Wil je een specifieke configuratie of afwijkende aansluiting? Vraag dan vrijblijvend een offerte aan via [email protected] of het contactformulier op onze website.

Gemaakt voor dagelijks gebruik

De MCBC4-DV is ondergebracht in een stevig, gepoedercoat 19" stalen rack. Zowel de behuizing als de interne componenten voldoen aan de CE-normen en zijn geselecteerd op betrouwbaarheid en lange levensduur. Hierdoor is deze controller inzetbaar in uiteenlopende professionele toepassingen, van theaters tot technische installaties in het onderwijs.

Plus- en minpunten

Pluspunten
Spanningsbewaking via AVM
Handmatige fasebepaling met MPA
Heldere, directe UP/DOWN-bediening per kanaal
Robuuste bouwkwaliteit en CE-certificering
Compacte 4-kanaals uitvoering met optionele remote

Minpunten
Geen automatische fase-uitlijning zoals bij AHD-serie
Geen digitale afstandsbediening of groepsfunctie
Geen uitbreiding via AHD Link mogelijk

Toepassingen

De MCBC4-DV wordt veel toegepast in:

• Theaters en kleine podia
• Opleidingslocaties en scholen
• Vaste installaties in studio’s of multifunctionele ruimtes
• AV-verhuur met basisbehoefte aan takelbediening
• Projecten zonder digitale of geautomatiseerde eisen

Volledig compatibel met onder andere GIS, Chainmaster, Liftket, CM Lodestar, Movecat, Prolyft, EXE, Verlinde, Stagemaker, Hitachi en meer.

Technische specificaties

• 4 motorkanalen met UP/DOWN-schakelaars
• MPA: handmatige fase-uitlijning
• AVM: spanningsbewaking 400V AC ±20%
• GFI/RCD-beveiliging: 30mA per kanaal
• Noodstopcircuit volgens IEC60204 en SIL3
• Behuizing: gepoedercoat stalen 19" rack, CE-conform
• Connectoropties: CEE16A/4p, Harting/16p, Socapex/19p, WAGO
• Optionele remote: MCBCX.MPC-REMOTE

Samenvatting

De SRS MCBC4-DV biedt een veilige, overzichtelijke en handmatige oplossing voor takelsturing zonder digitale complexiteit. Dankzij spanningsbewaking, fasedetectie en een optionele remote, gecombineerd met een robuuste bouw en eenvoudige bediening, is deze controller ideaal voor wie maximale controle wenst in compacte en veeleisende situaties.

Wil je advies over de juiste MCBC-uitvoering voor jouw installatie? Neem dan contact op via [email protected] of gebruik het contactformulier op de website.
